Endüstriyel fan; fabrika, depo, çiftlik, otopark ve atölye gibi geniş ya da zorlu ortamlarda havayı dışarı atmak, bir kanal boyunca taşımak veya ortam içinde dolaştırmak için tasarlanmış, uzun saatler boyunca kesintisiz çalışabilen yüksek kapasiteli fanlardır. Çalışma prensibine göre iki ana gruba ayrılırlar: havayı mil ekseni boyunca iten aksiyel fanlar ve havayı 90 derece döndürüp basınçla veren radyal (santrifüj) fanlar. Kullanım şekline göre ise duvar tipi egzoz fanları, çatı fanları, kanal fanları, jet fanlar, duman tahliye fanları, exproof fanlar, taşınabilir sanayi vantilatörleri ve HVLS tavan fanları olarak sınıflandırılırlar.
Doğru türü seçmenin kısa yolu, ihtiyacınızı netleştirmektir: Kirli ya da sıcak havayı dışarı mı atmak istiyorsunuz, havayı kanal ve filtreden geçirerek mi taşımanız gerekiyor, yoksa geniş bir alanda havayı dolaştırıp serinlik mi sağlamak istiyorsunuz? Aşağıda her fan türünün ne işe yaradığını, hangi alanlarda kullanıldığını ve seçerken nelere bakmanız gerektiğini anlatıyoruz.
Endüstriyel Fanı Ev Tipi Fandan Ayıran Özellikler
Endüstriyel fanlar, ev tipi fanların büyütülmüş hali değildir; farkları dört noktada ortaya çıkar. Motorları sürekli çalışmaya göre tasarlanır ve büyük güçlerde genellikle trifaze beslenir. Gövde ve kanatlar galvaniz sac, paslanmaz çelik veya alüminyum gibi toza, neme ve korozyona dayanıklı malzemelerden yapılır. Kapasiteleri saatte binlerce metreküp, büyük modellerde çok daha yüksek hava miktarlarıyla ifade edilir. Son olarak, çalışacakları ortama göre yüksek sıcaklık, patlayıcı atmosfer veya amonyaklı hava gibi özel koşullar için ayrıca belgelendirilebilirler.
Çalışma Prensibine Göre: Aksiyel ve Radyal Fanlar
Aksiyel fanlar
Aksiyel fanda hava, pervane milinin ekseni boyunca girer ve aynı doğrultuda çıkar; yapısı bir uçak pervanesine benzer. Az enerjiyle çok miktarda hava taşır, ancak ürettiği basınç düşüktür. Bu yüzden havanın önünde fazla direnç olmayan yerlerde yaygın olarak kullanılır: duvardan doğrudan dışarı atış yapan egzoz fanları, kümesler, seralar, kısa kanallı sistemler ve soğutma uygulamaları bunlara örnektir. Aksiyel fanlar genellikle radyal fanlardan daha kompakt, daha hafif ve daha ekonomiktir.
Radyal (santrifüj) fanlar
Radyal fanda hava çarkın merkezinden girer, dönen kanatların etkisiyle dışa doğru savrulur ve giriş yönüne dik açıyla çıkar. Çarkı çevreleyen spiral gövde havanın hızını basınca dönüştürür; bu fanlara halk arasında "salyangoz fan" denmesinin nedeni de gövdenin bu şeklidir. Aksiyel fanlara göre daha az hava taşırlar, ama çok daha yüksek basınç üretirler. Bu özellik, havanın uzun kanallardan, dirseklerden ve filtrelerden geçmesi gereken sistemlerde onları vazgeçilmez kılar. Toz toplama, kaynak dumanı emişi, boya kabinleri, kurutma fırınları ve klima santralleri tipik kullanım örnekleridir.
Radyal fanlar kanat yapısına göre de ayrılır. Öne eğik kanatlı fanlar sessiz çalışır ve düşük ila orta basınçlı klima uygulamalarında kullanılır. Geriye eğik kanatlı fanlar daha verimlidir ve sistemdeki basınç değiştiğinde motoru aşırı yüklemez. Düz (radyal) kanatlı fanlar ise tozlu, talaşlı ve aşındırıcı havayı taşımaya dayanıklıdır.
| Özellik | Aksiyel Fan | Radyal (Santrifüj) Fan |
|---|---|---|
| Hava akış yönü | Mil eksenine paralel, düz geçer | Girişe dik açıyla (90°) çıkar |
| Hava miktarı | Yüksek | Orta |
| Basınç | Düşük | Yüksek |
| Kanal ve filtre uyumu | Kanalsız veya kısa kanallı kullanım | Uzun kanal, dirsek ve filtreli sistemler |
| Tipik kullanım | Duvar egzozu, kümes, sera, genel havalandırma | Toz toplama, duman emişi, klima santrali, proses havası |
Tablodaki basınç kavramı, fan seçiminde en çok gözden kaçan noktadır. Teknik adıyla statik basınç, havanın kanal, dirsek, filtre ve panjurlardan geçerken karşılaştığı toplam dirençtir. Kataloğunda yüksek debi yazan bir aksiyel fan, uzun ve filtreli bir kanala bağlandığında bu direnci yenemez ve vaat edilen havanın yalnızca küçük bir kısmını taşır. Bu nedenle fan, yalnızca debiye göre değil, bağlanacağı sistemin direncine göre seçilmelidir.
Kullanım Şekline Göre Endüstriyel Fan Çeşitleri
Duvar tipi egzoz fanları (aspiratörler)
Duvara ya da pencere boşluğuna monte edilen, genellikle aksiyel yapıdaki fanlardır. İçerideki sıcak, nemli veya kirli havayı dışarı atarlar ve yerine açıklıklardan temiz hava girmesini sağlarlar. Fabrika duvarlarında, kümeslerde, seralarda ve tünel havalandırmalı ahırlarda yaygın olarak kullanılırlar. Fan durduğunda kapanan panjurlar, dış havanın ve rüzgârın içeri geri girmesini önler.
Çatı fanları
Çatıya yerleştirilen ve havayı doğrudan yukarıdan dışarı atan fanlardır. Sıcak hava doğal olarak yükseldiği için, yüksek tavanlı üretim alanlarında ve depolarda biriken ısıyı en kısa yoldan tahliye ederler. İç mekânda yer kaplamamaları da ayrı bir avantajdır.
Kanal fanları
Havalandırma kanalının içine, hattın bir parçası olarak monte edilen fanlardır. Ofis, mağaza, AVM ve endüstriyel mutfak gibi kanallı sistemlerde temiz hava vermek veya kirli havayı emmek için kullanılırlar. Kanalın uzunluğuna ve direncine göre aksiyel ya da radyal tipte olabilirler.
Jet fanlar
Kapalı otoparklarda ve tünellerde kullanılan, kanal gerektirmeyen fanlardır. Tavana asılarak havaya yüksek hızlı bir itki verirler; egzoz gazını ve dumanı egzoz noktalarına doğru sürükleyerek tahliyeyi hızlandırırlar. Genellikle normal işletmede karbonmonoksit sensörlerine bağlı olarak düşük devirde, yangın anında ise duman tahliyesi için yüksek devirde çalışacak şekilde projelendirilirler.
Duman tahliye fanları
Yangın sırasında sıcak dumanı kaçış yollarından uzaklaştırmak için tasarlanmış, yüksek sıcaklığa dayanıklı fanlardır. Avrupa standardı EN 12101-3'e göre sınıflandırılırlar. Örneğin F300 ve F400 sınıfları, fanın 300 °C veya 400 °C sıcaklıkta belirli bir süre boyunca, genellikle 60 ya da 120 dakika, çalışmaya devam edebildiğini gösterir. Bu fanların seçimi ve yerleşimi, yangın yönetmeliğine göre hazırlanan projeye bağlıdır.
Exproof (ATEX) fanlar
Boya, kimya, akaryakıt, un ve yem tesisleri gibi patlayıcı gaz, buhar veya toz bulunabilen ortamlarda kullanılan fanlardır. Kıvılcım riskini azaltan malzeme eşleşmeleri ve patlama korumalı motorlarla üretilirler. Bu ortamlarda kullanılacak ekipmanın 2014/34/AB (ATEX) yönetmeliğine göre belgelendirilmiş olması gerekir; standart bir fan bu alanlarda kesinlikle kullanılmamalıdır.
Taşınabilir ve ayaklı sanayi vantilatörleri
Halk arasında "sanayi tipi vantilatör" olarak bilinen ayaklı, tekerlekli ya da duvara asılan güçlü fanlardır. Havayı dışarı atmazlar; belirli bir noktaya yönlendirerek o bölgedeki kişileri veya ekipmanı serinletirler. Atölye, şantiye, tezgâh başı ve küçük üretim alanları için pratik bir çözümdürler. Geniş alanlarda ise çok sayıda cihaz gerektirdikleri için gürültü ve toplam enerji tüketimi artar.

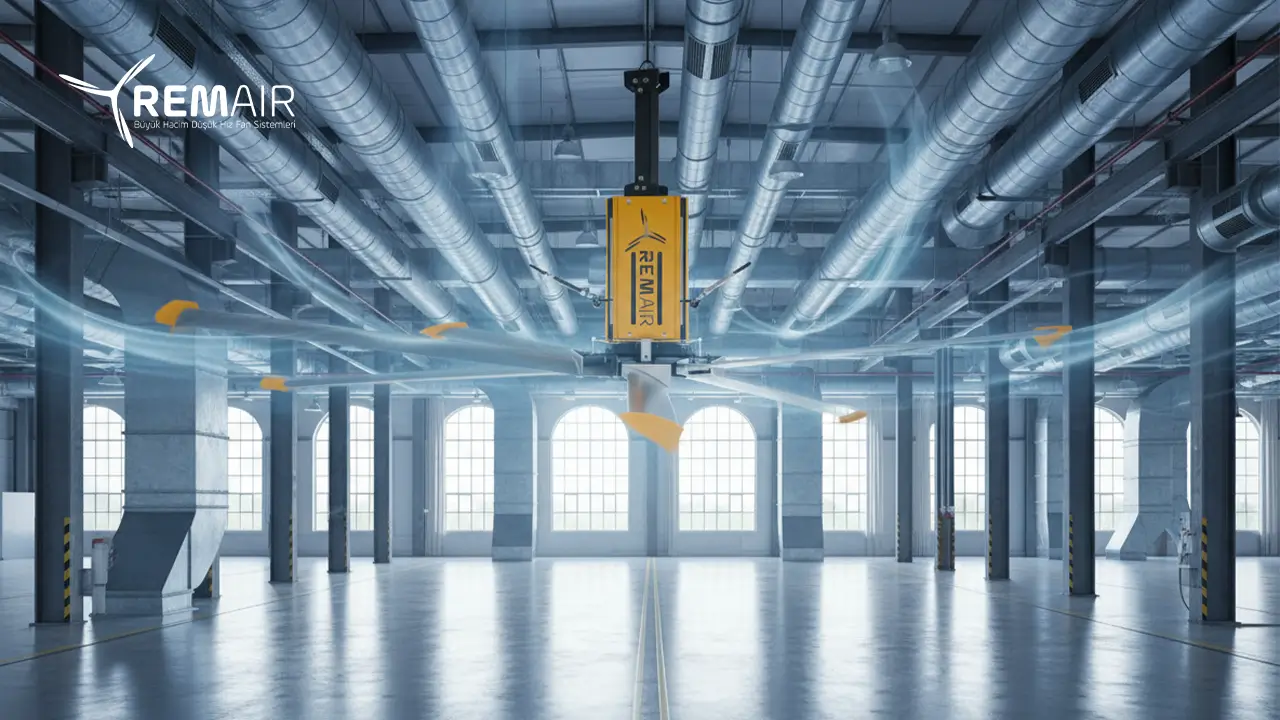

HVLS (helikopter) tavan fanları
Çapı metrelerle ölçülen, düşük devirde dönen büyük tavan fanlarıdır. Adı İngilizcede "yüksek hacim, düşük hız" anlamına gelen ifadenin kısaltmasından gelir. Geniş bir hava sütununu yavaşça zemine indirirler; hava zeminde yatay olarak yayılır ve geniş bir alanda dengeli bir hava hareketi oluşur. Yazın hissedilen sıcaklığı düşürerek serinlik sağlarlar, kışın ise tavanda biriken sıcak havayı aşağı karıştırarak ısıtmanın verimini artırırlar. HVLS fanlar havayı dışarı atmaz; egzoz sisteminin yerine geçmez, onunla birlikte çalışır. Ayrıntılı bilgi için HVLS helikopter fan nedir ve nerede kullanılır yazımıza bakabilirsiniz.
Endüstriyel Fanların Kullanım Alanları

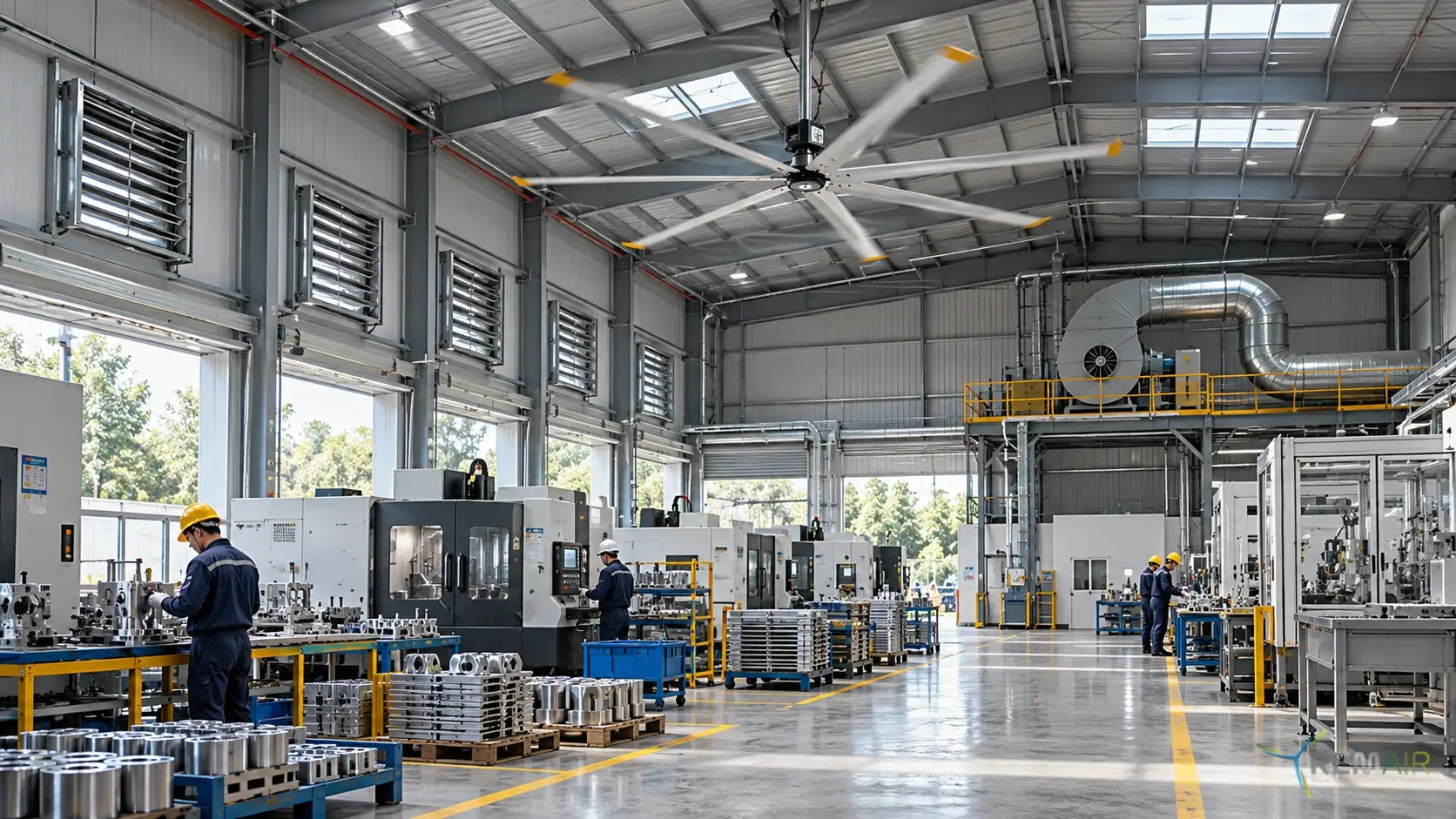

Aynı tesiste birden fazla fan türü birlikte kullanılabilir. Örneğin bir fabrikada kaynak dumanı radyal fanlı bir emiş sistemiyle kaynağında toplanırken, genel alandaki ısı çatı fanlarıyla dışarı atılır ve çalışanların bulunduğu seviyede HVLS fanlarla hava dolaşımı sağlanır. Aşağıdaki tablo, sık karşılaşılan alanlarda ihtiyacı ve buna uygun fan türlerini özetliyor.
| Kullanım Alanı | Temel İhtiyaç | Sık Kullanılan Fan Türleri |
|---|---|---|
| Fabrika ve üretim tesisleri | Isı, toz ve duman tahliyesi, çalışan konforu | Radyal emiş fanları, duvar ve çatı egzoz fanları, HVLS fanlar |

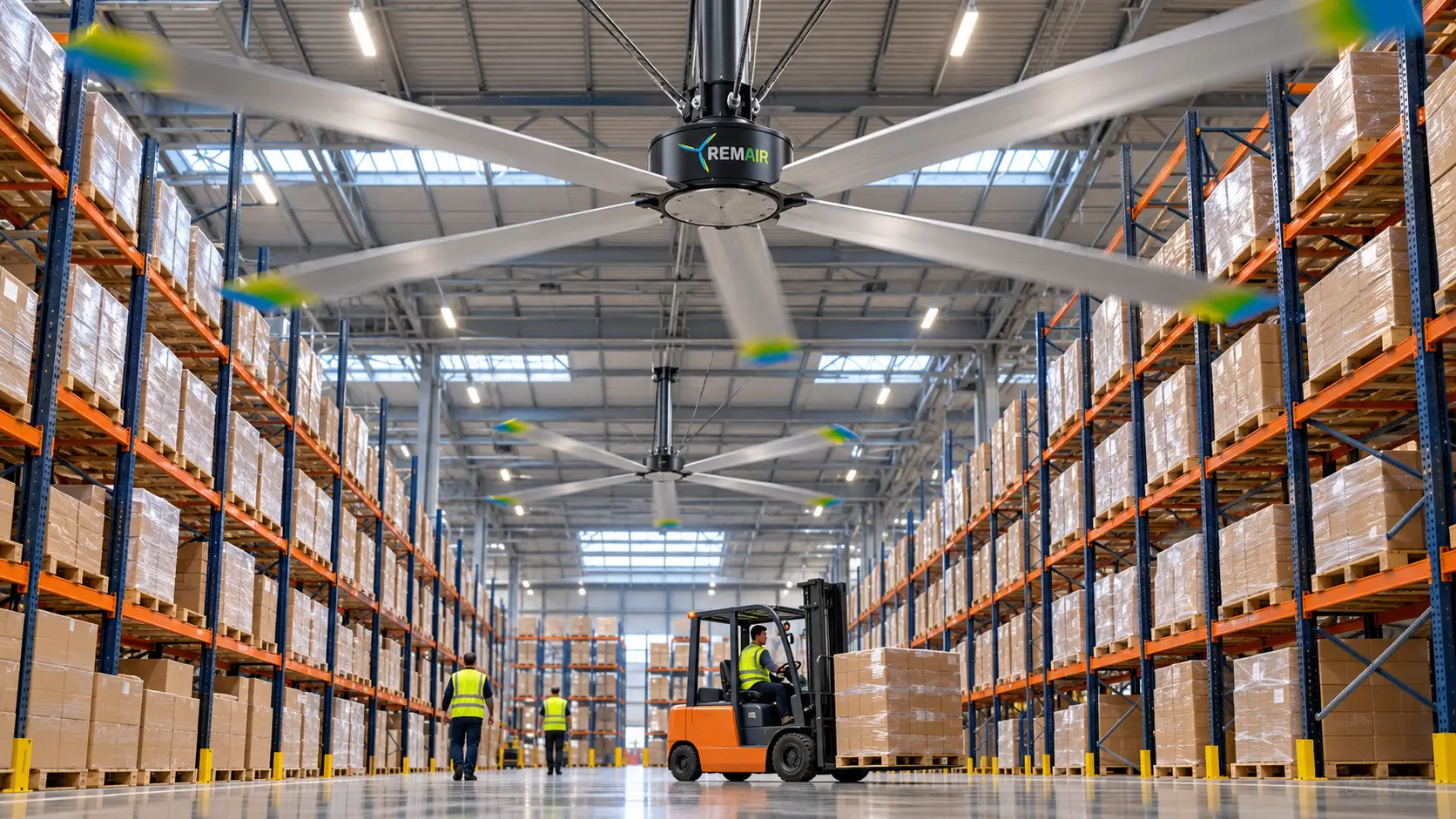

| Depo ve lojistik merkezleri | Yüksek tavanda hava dolaşımı, sıcaklık ve nem dengesi | HVLS fanlar, çatı fanları |

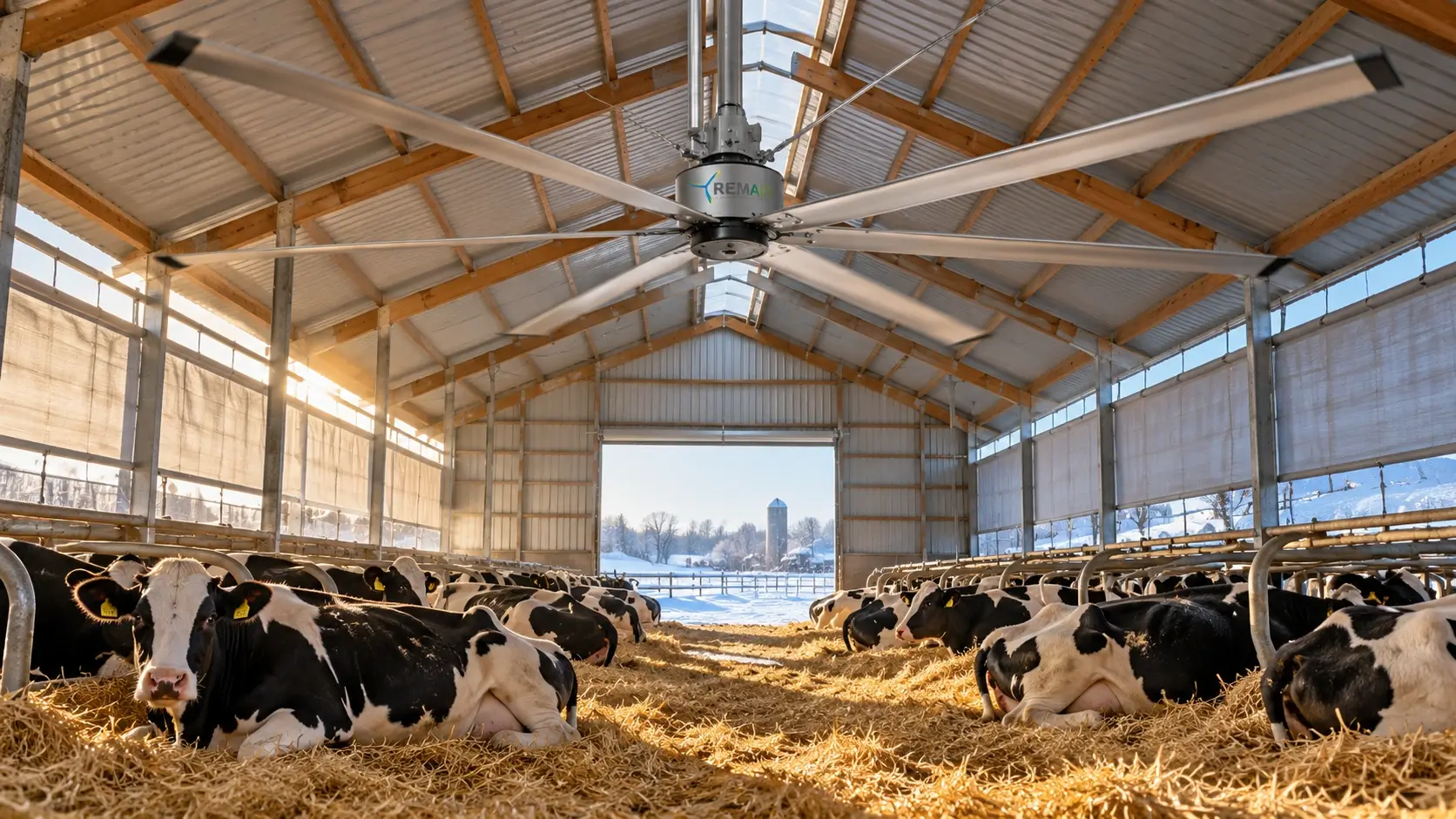

| Ahır, kümes ve seralar | Isı stresi, nem ve amonyak kontrolü | Duvar tipi aksiyel egzoz fanları, HVLS fanlar, sirkülasyon fanları |
| Kapalı otopark ve tüneller | Egzoz gazı ve yangında duman tahliyesi | Jet fanlar, duman tahliye fanları |
| Kimya, boya ve akaryakıt tesisleri | Patlayıcı buhar ve tozun güvenle uzaklaştırılması | Exproof (ATEX) fanlar |
| Spor salonu, AVM ve ticari alanlar | Konfor, nem kontrolü, klimaya destek | HVLS fanlar, kanal fanları |
| Kaynak ve metal işleme atölyeleri | Duman ve partikülün kaynağında emilmesi | Radyal fanlı lokal emiş sistemleri |
Bu alanlardan bazılarını ayrı yazılarda ayrıntılı ele aldık. Yüksek tavanlı depolarda hava hareketinin neden önemli olduğunu depo ve lojistik merkezlerinde hava dolaşımı yazımızda, dumanın kaynağında nasıl toplandığını ise kaynak dumanı havalandırma sistemleri yazımızda bulabilirsiniz. Fanların bir parçası olduğu bütünsel sistem yaklaşımı için endüstriyel havalandırma sistemleri yazımıza göz atabilirsiniz.
Endüstriyel Fan Seçerken Nelere Bakılmalı?
Seçim, fan türünden önce ihtiyacın tanımlanmasıyla başlar. Aşağıdaki ölçütler, hangi sektörde olursanız olun geçerlidir.
- Amaç: Havayı dışarı atmak, kanal üzerinden taşımak ve ortamda dolaştırmak farklı fan türleri gerektirir. İlk adım, bunlardan hangisine ihtiyacınız olduğunu belirlemektir.
- Debi: Gereken hava miktarı, alanın hacmine ve havanın saatte kaç kez yenilenmesi gerektiğine göre hesaplanır. Hesaplama yöntemini hava değişimi (ACH) hesaplama yazımızda anlattık.
- Statik basınç: Kanal, filtre ve dirsek sayısı arttıkça fanın yenmesi gereken direnç de artar. Fanın performans eğrisinde, sisteminizin direnci altında ne kadar hava taşıdığını kontrol edin.
- Ortam koşulları: Yüksek sıcaklık, toz, nem, amonyak veya patlayıcı atmosfer; gövde malzemesini, motorun koruma sınıfını (IP) ve gerekiyorsa ATEX belgesini belirler.
- Enerji tüketimi: Motorun verimlilik sınıfına (IE2, IE3 gibi) ve hız kontrolü olup olmadığına bakın. Fanlarda çekilen güç, devrin yaklaşık küpüyle değişir; yani devri yarıya indirmek tüketimi teorik olarak sekizde birine düşürür. Tüketim hesabı için havalandırma fanı ne kadar elektrik harcar yazımıza göz atabilirsiniz.
- Ses seviyesi: İnsanların uzun süre çalıştığı alanlarda fanın ses seviyesi, çalışma konforunu doğrudan etkiler.
- Bakım ve servis: Yedek parçaya ve teknik servise erişim, fanın kullanım ömrü boyunca toplam maliyetini belirler.
Fabrikalara özel seçim kriterlerini fabrika için en doğru havalandırma fanı yazımızda ayrıca ele aldık.
Remair, geniş alanlarda hava dolaşımı ve serinletme için 4, 5 ve 6 metre çaplı HVLS helikopter fanlar üretmektedir. Tesisinizin ölçülerini iletişim sayfamızdan paylaşarak HVLS fanın ihtiyacınıza uygun olup olmadığını bizimle birlikte değerlendirebilirsiniz.
Sıkça Sorulan Sorular
Endüstriyel fan ile sanayi tipi vantilatör aynı şey mi?
Tam olarak değil. "Sanayi tipi vantilatör" ifadesi genellikle ayaklı, tekerlekli veya duvara asılan ve belirli bir noktayı serinleten güçlü fanlar için kullanılır. Endüstriyel fan ise bunları da kapsayan daha geniş bir kavramdır; egzoz, kanal, jet, duman tahliye ve HVLS fanlar da bu gruba girer.
Aksiyel fan kanallı sistemde kullanılabilir mi?
Kısa ve düşük dirençli kanallarda kullanılabilir; kanal içine yerleştirilen tüp tipi aksiyel fanlar bu iş için tasarlanmıştır. Ancak kanal uzadıkça, dirsek ve filtre eklendikçe direnç artar ve aksiyel fanın taşıdığı hava hızla azalır. Bu durumda radyal fan tercih edilmelidir.
Endüstriyel fanlar hangi voltajla çalışır?
Büyük güçlü endüstriyel fanlar genellikle trifaze (380–400 V), küçük güçlü modeller ise monofaze (220–230 V) beslenir. Trifaze bağlantı gerektiren bir fan için tesiste uygun elektrik altyapısı bulunmalıdır. Fan hız kontrolü için frekans invertörüyle çalıştırılacaksa, bu da projeye baştan dahil edilmelidir.
CFM ile m³/h birimleri arasında nasıl çeviri yapılır?
CFM, dakikada taşınan hava miktarının fitküp cinsinden ifadesidir ve özellikle Amerikan kaynaklı kataloglarda kullanılır. 1 CFM yaklaşık 1,7 m³/h'ye eşittir. Örneğin 10.000 CFM debili bir fan, saatte yaklaşık 17.000 m³ hava taşır. m³/h değerini CFM'ye çevirmek içinse değeri 1,7'ye bölmeniz yeterlidir.
Endüstriyel fanın bakımı ne sıklıkla yapılmalı?
Genel uygulama, fanların en az yılda bir kez kontrol edilmesidir; tozlu, yağlı veya nemli ortamlarda bu aralık kısaltılır. Kontrolde kanatlardaki kir birikimi, rulmanların sesi ve sıcaklığı, kayışlı modellerde kayış gerginliği, bağlantı cıvataları ve elektrik bağlantıları incelenir. Kanatlarda biriken kir dengesizliğe ve titreşime yol açtığı için bu kontrol ihmal edilmemelidir. Kesin bakım periyodu için üreticinin talimatları esas alınmalıdır.
Endüstriyel fan fiyatları neye göre değişir?
Fiyatı belirleyen başlıca etkenler fanın türü, çapı ve motor gücüdür. Gövde ve kanat malzemesi, ATEX veya F400 gibi özel belgeler, hız kontrol ekipmanı ve montaj koşulları da fiyatı doğrudan etkiler. Bu nedenle aynı debideki iki fan arasında ciddi fiyat farkı olabilir. Karşılaştırma yaparken yalnızca satın alma bedeline değil, yıllık enerji tüketimine ve bakım maliyetine de bakmak daha doğru sonuç verir.
